煤礦用挖掘式裝載機結構特征與工作原理

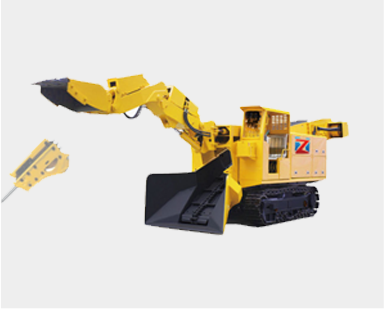

煤礦用挖掘式裝載機是機械設備，主要用于空間狹窄的洞采作業的磷礦、鐵礦、銅礦、金礦、銀礦、鉛鋅礦、煤礦巷道等各種礦山、水電、隧道工程的碎石土料采集及輸送施工裝車。

結構特征與工作原理

礦用挖掘式裝載機主要由行駛、挖掘、輸送三大機構及液壓、電氣二大系統組成。通過各部分的協調和配合，由液壓、電氣執行元件和機械傳動機構實現所規定的動作，完成各作業過程。

本機集液壓行走，挖掘采集，輸送，裝車四種性能。其中液壓行走功能是通過液壓馬達驅動前后車輪，液壓馬達具有前行、后退、自動剎車三種性能;四輪驅動具有著地力，推動力強等特點，挖掘采集功能由機械手完成，機械手具有挖掘、伸臂、裝料，卸料性能，大臂可上升、下降，左右回轉，挖掘采集的操縱由全液壓控制，由六個操作手柄控制，每個手柄控制二個動作，共十二個動作。輸送，裝車性能由輸送機系統完成，其輸送架由液壓缸控制升降，輸送架下降時可將前輪支起，同時輸送架前接料口與礦石接觸面更緊密，工作時穩定性更強，同時可以集合散料，平整場地。傳送帶寬度為650mm，傳送速度約為5m/秒，傳送帶由液壓馬達帶動滾筒、使傳送機性能更穩定，使用壽命更長。

整車液壓系統由一臺15kw電機為動力帶動二聯高壓齒輪泵，液壓油通過齒輪泵分別輸入壹臺多路換向閥內，通過操作手柄實現對各液壓裝置的控制。

整車電器系統采用礦用隔爆型電磁起動器，實現對電機的控制，確保人身和設備安全。

該機動力源為外部引入的工頻660(380)V三相交流電源，整機采用一臺15kw電機，驅動滾筒采用液壓驅動，操作方面只需一人。
